Verwendung und Klassifizierung von Bi-Pin-Stecker

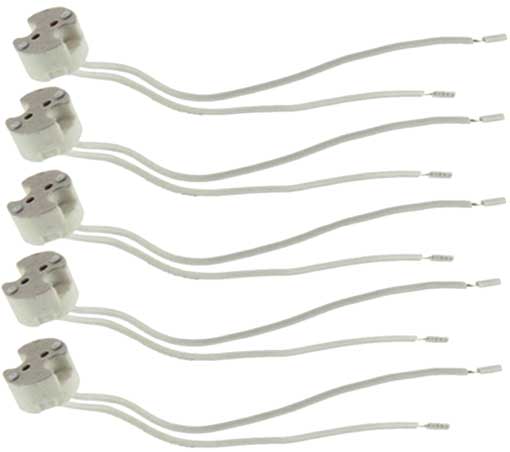

Bi-Pin-Stecker Basis MR16, MR11, G4, G6.35, Gy6.35, Gx5.3, Gz4
Der Bi-Pin-Stecker ist ein Industriestandard für Beleuchtungsinstallationen, der von der International Electrotechnical Commission (IEC) spezifiziert wurde. Diese Anschlüsse werden normalerweise für kleine Glühlampen, insbesondere Halogenlampen, verwendet und sind auch an den Startern einiger Leuchtstofflampen zu sehen.

Detaillierte Erläuterung des zwei poligen Stecker
Einige Lampen verkürzen absichtlich den Abstand zwischen den beiden Stiften, um zu verhindern, dass diese Lampen an ungeeigneten Lampen installiert werden und Überhitzung und Feuer verursachen. Diese zweipoligen Steckverbinder werden manchmal als "Mini-Zweipol-Steckverbinder" bezeichnet. Die beiden Stifte einiger Glühbirnen sind in einem rechten Winkel von neunzig Grad nach unten gebogen. Besonders häufig in der Automobilbeleuchtung wird es als Keilbasis (englisch: Keilbasis) oder Keilschlitz bezeichnet.
Der zwei poligen Stecker wurde vom kanadischen Erfinder Fan Xinda für die Weltausstellung 1893 erfunden. Zuvor war das DC-System von Edison im Rahmen des World Expo-Angebots an das AC-System von Westinghouse verloren gegangen. Westinghouse erhielt den Auftrag, die Expo erstmals mit elektrischem Licht zu beleuchten. Als Reaktion darauf führten Edison und General Electric Company eine technische Blockade durch, die Westinghouse untersagte, das Patent der Edison-Schraubenschnittstelle zu verwenden. Westinghouse verließ sich auf den zwei poligen Stecker, um die Schwierigkeiten zu überwinden, und beleuchtete schließlich erfolgreich die Expo.


Arten von Zwei-Pin-Anschlüsse

Modell Größe Stiftabstand (Achsabstand) Stiftdurchmesser verwenden
G4 IEC 60061-1(7004-72) 4.0mm 0.65-0.75mm Kleine Halogenlampe mit einer Leistung von 5/10/20 Watt und einer Stromversorgung von 6/12 Volt
GU4 IEC 60061-1(7004-108) 4.0mm 0.95-1.05mm MR11
GY4 IEC 60061-1(7004-72A) 4.0mm 0.65-0.75mm
GZ4 IEC 60061-1(7004-64) 4.0mm 0.95-1.05mm
G5 IEC 60061-1(7004-52-5) 5mm   T4- und T5-Leuchtstoffröhren
G5.3 IEC 60061-1(7004-73) 5.33mm 1.47-1.65mm
G5.3-4.8 IEC 60061-1(7004-126-1)
GU5.3 IEC 60061-1(7004-109) 5.33mm 1.45-1.6mm

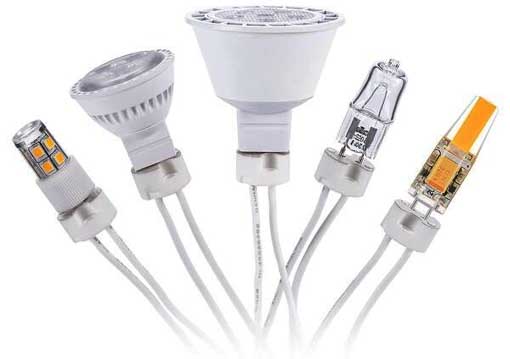

2-poliger Stecker
Das Suffix nach G bedeutet Stiftverlängerung; G Datum der Originalbirne mit Glas. GU wies normalerweise auch darauf hin, dass die Lampe einen Mechanismus zur physischen Unterstützung durch die Lampe bietet: In einigen Fällen kann jeder Stift zwei Durchmesser aufweist, die um zu verdrehen größer nahe dem Ende sind, und in Verriegelungsstellung in der Steckdose (Durchmesser der Übergang zwischen den beiden ist ein rechtwinkliger Schritt eher als ein Verjüngungs); In anderen Fällen hat der Boden der Lampe eine Nut, die von einer Feder oder einem Clip gehalten werden kann. Diese werden mit Kompaktleuchtstoffröhren verwendet und können in Lampen mit permanenten Vorschaltgeräten eingesetzt werden. Es gibt auch Röhren mit zwei Enden (Halogenlampen und Leuchtstofflampen) mit einem Stift an jedem Ende und Hochleistungs-Leuchtstofflampen mit versteckten oder abgedeckten Kontakten, die hier nicht beschrieben werden.
